瓷砖水刀拼花设备-石材水刀切割机

发布时间：2019-03-15 19:39 作者：admin 浏览次数：

瓷砖水刀拼花设备-石材水刀切割机

一、工作技术参数：项目参数切割精度±0.1mm重复定位精度0.025mm快速定位精度1-15m/min最大空行
速度8000mm/min加工速度抛光砖：600砖切1.6-2m/min；800砖切1.4-1.8m/min玻璃：6厘以下3500／min
8厘3000／min 10厘2500／min　12厘1800／min 14厘1500／min 20厘1200／min设计压力450MPa正常工
作压力350-380MPa供水压力0.4-0.8MPa最大排水量3.7L/min最大用砂量190g/min最大冲程数60次/minZ
轴行程130mm操作系统WindowsXP砂管喷嘴直径1.0mm宝石喷嘴直径0.33mm绘图软件AutoCAD

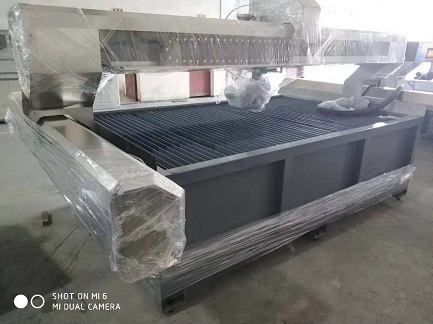

二、机床参数1、机床钢材全部采用国标型钢，外部密封设计全部采用不锈钢材料包装，美观实用性强
，经久耐用。2、丝杆导轨采用油泡方式，防水防尘，保证机床的寿命，使用品牌伺服电机。　型号
ModelYL1313YL2015YL2515YL3015YL3020YL4020行程
TravelX1200mm1500mm1500mm3000mm3000mm4000mmY1200mm200mm2500mm1500mm2000mm2000mmZ150mmNC控
制系统采用国内流行的I/0卡进口工控机支持WindowsXP驱动电机交流伺服：台达电源220V / 380V /
50/60Hz　丝杆产地台湾TBI线性导轨产地台湾TBI纵梁、横梁电机类型（台湾）伺服电机防尘方式不锈
钢防尘罩机床外观材料不锈钢机床所用电缆进口
三、增压器参数项目内容备注增压系统进口高压管进口d=9.2 M7高压管进口d=7.1 储能器进口增压
系统总成进口高压缸进口活塞杆进口高压密封圈进口长堵塞进口单向阀进口端盖进口换向阀进
口溢流阀进口主电机30--37KW西门子(江晟) 油泵自动泵冷却系统板式水冷加压水泵合资主要电器
元件西门子、欧姆龙增压器：
1、它优良的吸油性能、低燥音、高效率、可靠性强，长寿命。保证了压力的稳定性，大大提高了工作
效率。
2、配置进口水冷系统是最直接，最有效的冷却方式。并配有油温控报警配置，保证增压器内油路系统
中各个零件不会受到损害。
3、装配了电子远程调控阀，美观耐用。
4、高压发生器和蓄能器是目前在国内使用最广泛,最好的产品之一。
四、操控柜参数项目内容备注显
示器长城液晶工控机合资数控系统上海维宏数控伺服驱动台湾电器元件西门子五、机床型号：序
号名称种类规格11313悬臂1400*1400*12022015悬臂2000*1500*120龙门32515龙门2500*1500*12043015
龙门3000*1500*12053020龙门3000*2000*12064020龙门4000*2000*120五、五轴水刀:
1.采用AB轴结构的形式，实现了数控五轴（X、Y、Z、A、B）联动。
2.采用进口重型减速箱，零件少，结构简洁而不简单，易懂、易学，方便维护。
3.采用日本安川伺服和电机，有效提高了切割和控制精度。
4.采用旋转接头，使切割更稳定，方便高压管的安装。
5.严密的防尘防水设计，提高了使用寿命。
6.原装进口双直线导轨和丝杆升降结构，使整个刀头更稳定可靠。
